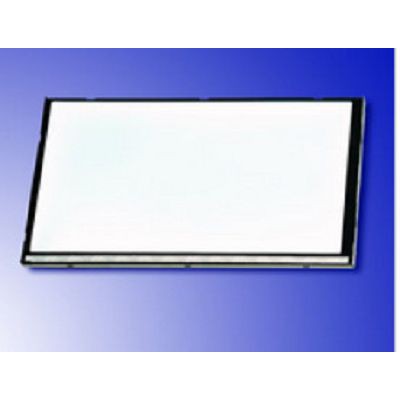

機器用白色LEDバックライト
機器用の白色 LED バックライトは、他のバックライト技術に比べて消費電力が低く、発熱もはるかに少ないため、他のディスプレイ コンポーネントの耐久性とパフォーマンスが向上します。 さらに、これにより火災や爆発の危険性が軽減されます。
- 製品説明
Shenzhen Honrui Optoelectronic Technology Co., Ltd.、プロ仕様の LCD ディスプレイ、LCM LCD モジュール、LED バックライト光源、TP タッチ スクリーンの設計開発、製造。 高品質で経験豊富なエンジニアリングおよび技術スタッフのグループにより、高品質の製品とサービスを提供します。
同社は中高級TN、HTN、STN、VA、TFT製品をリードしています。 同時に穴あけ、研削アングルなどの特殊加工品も提供し、LCM、ヒートシールにも対応します。 同社の製品は、通信端末（スマートフォン、タブレットコンピュータなど）、家電製品、自動車エレクトロニクス、デジタル製品などの業界で広く使用されており、香港、台湾、ヨーロッパ、アメリカ、日本、韓国などに輸出されています。他の地域や国。
私たちを選ぶ理由
迅速な輸送
当社はプロの海上輸送、航空、物流会社と協力して、お客様に最適な輸送ソリューションを提供します。
高品質
製品は素晴らしく、細部まで丁寧に加工されています。 すべての原材料は厳密に管理されています。
プロフェッショナルチーム
チームのメンバーはそれぞれの役割において高度なスキルと熟練度を持ち、仕事で優れた能力を発揮するために必要な教育、トレーニング、経験を備えています。
良いサービス
お客様のニーズに応じて質問に答え、カスタマイズされたソリューション、見積もり、物流追跡を提供するカスタマーサービス。
機器用の白色 LED バックライトは、他のバックライト技術に比べて消費電力が低く、発熱もはるかに少ないため、他のディスプレイ コンポーネントの耐久性とパフォーマンスが向上します。 さらに、これにより火災や爆発の危険性が軽減されます。 機器用の白色 LED バックライトも DC (直流) および低電圧 (最低 1.5 V) で駆動されるため、バッテリー駆動に適しており、回路への干渉は発生しません。 LED技術の発展により、LEDチップは小さくなりました。 したがって、非常に薄いバックライト(0.5mm以下の厚さ)を製造することが可能です。
LCD ディスプレイはそれ自体で発光することができません。 薄暗い環境で LCD ディスプレイを使用するには、光源としてバックライトを使用する必要があります。 バックライトを生成できる技術には、EL (エレクトロルミネッセンス)、CCFL (冷陰極蛍光ランプ)、LED (発光ダイオード) に至るまで、いくつかの異なる技術があります。 しかし、中村修二氏による青色 LED 技術の画期的な進歩 [3] により、機器用の白色 LED バックライトが市場を支配するようになりました。
機器向け白色 LED バックライトの利点
長寿命で環境に優しい
企業または住宅所有者 (またはその両方) であっても、機器用白色 LED バックライトは、テクノロジーをより多く活用するのに役立ちます。
機器用の白色 LED バックライトは通常、エレクトロルミネッセンスのバックライトよりも長く、種類や使用方法に応じて約 50,000 時間以上の寿命があります。 機器用の産業用白色 LED バックライトは、より多く使用されるため、通常、商用グレードのバックライト ディスプレイ技術よりも耐久性があり、長持ちします。
優れた輝度均一性
LED バックライト技術は、優れた輝度均一性を提供し、ユーザー エクスペリエンスを向上および向上させます。 これは基本的に、バックライトの内部構造と配置により、画面全体に光をより均一に分散させ、高解像度の視認性を実現できることを意味します。
発光周波数を柔軟に調整
従来の CCFL ランプとは対照的に、LED バックライト技術は、画面上の光のちらつきを完全になくすという意味ではるかに進歩しています。 これにより、対象の画面がテレビであってもラップトップであっても、より効率的で楽しいユーザー エクスペリエンスが実現します。
低圧電源を利用
ほとんどの LED バックライト テクノロジーは、5-24 ボルト以下の非常に低電圧の電源を使用するため、全体の寿命が延び、ユニットの過熱が防止され、ディスプレイの長時間使用が可能になります。 これが、多くの商用デジタル ディスプレイ メーカーが機器アプリケーション用の白色 LED バックライトを先進的な設計に統合している理由です。
色特性の制御と表示が簡単
LED バックライト技術のもう 1 つの利点は、ユーザーが青、赤、緑などのさまざまな色相を使用して特定の色特性を制御および表示することが容易になることです。
色域の広さにより、よりユニークである程度インタラクティブなユーザー エクスペリエンスが生み出され、デジタル ディスプレイがどのような目的で使用される場合でも役立ちます。
機器用白色LEDバックライト
エッジリット
LCD 用の最も一般的なタイプの LED バックライトはエッジライトです。 エッジライト バックライトとは、LCD 画面の周囲に LED を使用することを指します。 エッジライト型 LCD は、他の LCD と同じ液体ピクセルを備えています。 ただし、バックライトの場合は、多数の小さな LED の周囲または縁が特徴です。 これらの LED は LCD のピクセルを側面から照らし、それによって可視画像を生成します。
直下照明
一部の LCD は直下型バックライトを備えています。 直下型バックライトは、ピクセル層のすぐ後ろに格子パターンで LED を使用する LED ベースのバックライトの一種です。 エッジライト型バックライトとは異なります。 エッジライト型バックライトでは、LED が LCD の周囲または縁に配置されます。 直下型バックライトでは、LED がピクセル層の後ろに配置されます。 これらは行の列に配置されてグリッドを形成します。 動作中、LED のグリッドがピクセル レイヤーを背後から照らします。
ローカルディミング
LCD 用のもう 1 つの一般的なタイプの LED バックライトは、ローカル調光です。 ローカルディミングでは、複数の LED のクラスターが個別に制御されます。 ほとんどのローカルディミング LCD は、直下型 LCD と同様の LED 配置を特徴としています。 言い換えれば、LED の周囲ではなく、LED のグリッドがあります。 違いは、ローカルディミング LCD は LED のグループまたはクラスターを他の LED とは別に制御できることです。
フルアレイローカルディミング
最後に、フルアレイのローカル調光バックライトがあります。 この代替バックライト テクノロジは、直接照明型バックライトに似ています。 直接照明バックライトとフルアレイローカル調光バックライトの両方に、LED のグリッドが搭載されています。 ローカルディミングにも同じことが当てはまります。 フルアレイローカルディミングとは正確には何ですか? これは、各 LED を個別に制御するバックライト技術です。
直下型バックライトを使用すると、すべての LED が一度に制御されます。 ローカル調光バックライトを使用すると、LED のクラスターを個別に制御できます。 また、フルアレイ調光バックライトにより、各 LED を個別に制御できます。 フルアレイのローカルディミング LCD は、別のタイプのバックライトを使用する LCD よりもコストが高くなります。
機器用白色LEDバックライトの材質
機器用白色 LED バックライト システムは、通常、いくつかの主要コンポーネントで構成されており、各コンポーネントは、LCD (液晶ディスプレイ) 画面を照明する機能に合わせて設計された特定の材料で作られています。 機器用白色 LED バックライトに使用される主な材料は次のとおりです。
発光ダイオード (LED):これらは光を生成するコアコンポーネントです。 LED は、ガリウムヒ素 (GaAs)、ガリウムリン (GaP)、窒化インジウムガリウム (InGaN)、またはアルミニウムガリウムインジウムリン (AlGaInP) などの半導体材料から作られています。 異なる半導体材料は異なる波長で発光し、異なる色に対応します。
基板：LED チップは、多くの場合セラミックまたは金属で作られた基板上に実装されており、構造的なサポートを提供し、LED によって発生する熱の放散に役立ちます。
蛍光体コーティング:白色 LED の場合、青色または紫外 LED は通常、イットリウム アルミニウム ガーネット (YAG) などの黄色の蛍光体材料でコーティングされ、放出された光の一部を黄色の光に変換し、元の青色の光と結合すると白色光を生成します。
リフレクターカップ:これらは銀やアルミニウムなどの反射素材で作られており、LED から発せられた光を LCD スクリーンに向かって外側に集中させて方向付けるために使用されます。
導光板（LGP）：通常、LGP はアクリルまたはポリエチレン テレフタレート (PET) で作られ、LED からの光をディスプレイの端に向けて導き、反射板で反射して画面全体に向けて戻すように設計されています。
ベゼルとフレーム:プラスチックまたは金属で作られたこれらの部品は、バックライト ユニット全体を所定の位置に保持し、ディスプレイの端の周りに保護バリアを提供します。
機器用白色LEDバックライトは、さまざまな電子機器や照明機器に広く使用されている一般的な光源です。 その機能は、オブジェクトの背後に光を提供してオブジェクトの輪郭を明確にすることで、視認性と鑑賞性を向上させることです。
機器用白色LEDバックライトは、さまざまな電子機器や照明機器に広く使用されている一般的な光源です。 その機能は、オブジェクトの背後に光を提供してオブジェクトの輪郭を明確にすることで、視認性と鑑賞性を向上させることです。
まず、機器用白色LEDバックライトは電子機器において重要な役割を果たしています。 たとえば、LCD ディスプレイでは、機器用の白色 LED バックライトが画像表示の鍵となります。 液晶画面の裏側に均一な光を提供することで、画像を鮮明に表示します。 機器用白色 LED バックライトの明るさと均一性は、画像の鮮明さと色の再現に直接影響するため、ディスプレイの品質にとって非常に重要です。 同時に、機器の白色 LED バックライトのエネルギー消費も、電子機器のバッテリー寿命とエネルギー効率に直接影響するため、重要な考慮事項です。
次に、機器用白色LEDバックライトも照明装置において重要な役割を果たしています。 従来の照明装置は通常、正面光源を使用します。つまり、照明対象物に光が直接照射されます。 しかし、機器用白色LEDバックライトの登場により、この従来の照明方法が変わりました。 機器用白色 LED バックライトは、物体の背後に光を提供することで視認性を向上させ、物体の輪郭をより鮮明にします。 さらに、機器用白色LEDバックライトは、明るさと色を調整することでさまざまな雰囲気や効果を作り出すこともでき、照明装置をより多様でパーソナライズしたものにすることができます。
ただし、機器用の白色 LED バックライトにはいくつかの問題と課題もあります。 まず、機器用の白色 LED バックライトは、特に大型ディスプレイや照明器具で多くのエネルギーを消費します。 これはエネルギー消費量を増加させるだけでなく、環境に一定の圧力をかけることにもなります。 次に、機器の均一性と輝度制御のための白色 LED バックライトも課題です。 機器用白色LEDバックライトは対象物全体を後方から照らす必要があるため、光の均一性をいかに確保するかが技術課題となります。 さらに、機器用白色 LED バックライトの輝度制御には、さまざまなシナリオやニーズの要件を満たすための正確な調整も必要です。
機器生産用の白色 LED バックライトの基本プロセスは何ですか?
バックライト光源:光源を提供するオブジェクトです。 液晶ディスプレイ (LCD) の背後にある光源です。 導光板、拡散フィルム（発光面）、反射フィルム、光源から構成されます。 均一な発光と高輝度、長寿命などの特徴を持っています。 発光位置に応じて、LEDパッチ側バックライト、LEDプラグイン側バックライト、LEDボトムボンディングバックライト、カラースクリーンバックライトに分けることができます。
1.クリーニング:超音波を使用して PCB または LED リード フレームを洗浄し、乾燥させます。
2. 取り付け:LEDチップ(大ウエハ)の底面に銀接着剤で電極を作成した後、拡張し、拡張したチップ(大ウエハ)をクリスタルピアシングテーブル上に置き、クリスタルペンを使用してダイを1つずつ下に移動させます。顕微鏡。 PCB または LED ブラケットの対応するパッドに取り付けられ、銀接着剤を硬化するために焼結されます。
3. 圧接：アルミニウム ワイヤまたは金ワイヤ溶接機を使用して、電極を電流注入用のリード線として LED ダイに接続します。 LEDをPCBに直接実装するにはアルミニウムワイヤ溶接機が一般的ですが、白色光TOP-LEDの製造には金ワイヤ溶接機が必要です。
4. カプセル化:LED ダイとボンディング ワイヤは、接着剤を塗布することによりエポキシで保護されます。PCB 上に塗布する際には、完成したバックライトの明るさに直接関係する硬化ゲルの形状に厳しい要件があります。 このプロセスでは、蛍光体 (白色光 LED) の役割も引き受けます。
5.はんだ付け：バックライトが SMD-LED またはその他のパッケージ化された LED の場合、組み立てプロセスの前に LED を PCB ボードにはんだ付けする必要があります。
6.フィルムカット：バックライトに必要な各種拡散フィルム、反射フィルムをパンチで打ち抜きます。
7. 組み立て:図面の要件に従って、バックライトのさまざまな材料を正しい位置に手動で取り付けます。
バックライトの構造と動作原理
機器用白色LEDバックライトは、LCDパネルを構成する光源です。 主に光源、導光板、光学フィルム、プラスチックフレームなどで構成されています。機器用白色LEDバックライトは、高輝度、長寿命、均一な照明の特性を備えていなければなりません。 現在、機器用白色LEDバックライトには主にEL、CCFL、LEDの3種類があります。 光源の配置位置によりエッジライト型と直下型に分けられます。 LCD モジュールがより明るく、より軽く、より薄いデバイスに向けて開発を続けるにつれて、エッジライト LED 携帯電話用機器用白色 LED バックライトが携帯電話機器用白色 LED バックライト開発の主流になりました。
直下型はモジュールが厚く、軽薄短のトレンドに沿わないため、現状では側面照射型が主流です。 導光板の機能は、光の散乱方向をガイドしてパネルの輝度を向上させ、パネルの輝度の均一性を確保することです。 、導光板の品質は、エッジライト装置用白色 LED バックライト プレートの主要技術の 1 つである装置用白色 LED バックライト プレートに大きな影響を与えます。 導光板は、アクリルを射出成形法により平滑な表面の板にプレスし、高反射かつ非光吸収性の素材を用いてスクリーン印刷により導光板の下面に拡散ドットを印刷したものです。 光源は導光板の側面に配置されています。
側面では、発せられた光は反射によってもう一方の端に伝達されます。 光が拡散点に当たると、反射光はあらゆる角度に広がり、さまざまな密度と異なるサイズの拡散点を使用して導光板の前面から放射されます。 導光板を均一に光らせることができます。 反射板の目的は、底面に露出した光を導光板内に反射して光の利用効率を高めることです。 導光板は、プロセスフローの違いに応じて印刷タイプと非印刷タイプに分類できます。
印刷タイプはアクリル板に反射率が高く光を吸収しない素材を使用し、導光板の底面に円形や四角形の形状をスクリーン印刷で印刷します。 拡散ポイント。 非印刷タイプは、導光板の射出成形時にアクリル素材に屈折率の異なる粒状物質を精密金型を用いて少量注入し、高密度に詰まった小さな凹凸を直接形成し、ドットのように機能させます。 現在、ほとんどの国内メーカーは依然として導光部品として印刷導光板を使用しています。
印刷導光板は開発コストが低く、生産が早いという利点があり、非印刷導光板は技術的には難しいものの、輝度性能に優れています。 金型開発技術がボトルネック。 また、形状により平板と楔形板に分けられます。 フラットパネルは主にモニターに使用され、くさび形の基板は主にノートパソコンに使用されます。 拡散板の主な目的は、製品正面の明るさを向上させることです。 配光をより均一にし、正面から反射点の影が見えないようにすることができます。 また、拡散板から出射された後の光の指向性は非常に悪いため、集光効果を発揮して明るさを向上させるためにプリズムシート（光学フィルム）を使用して光の方向を補正する必要があります。正面。
